IRIBOX EZ 4 EXPERT 9V - k vlastnímu sestavení - se 4 ventily

Použití

Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.
Předvrtaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Tento typ šachtice je určen pro připojení na 32 mm potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. V tomto případě jsou součástí šachtice ventily s 9 V cívkami, což umožňuje ovládání pomocí bateriové ovladací jednotky, které je součástí dodávky.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou.

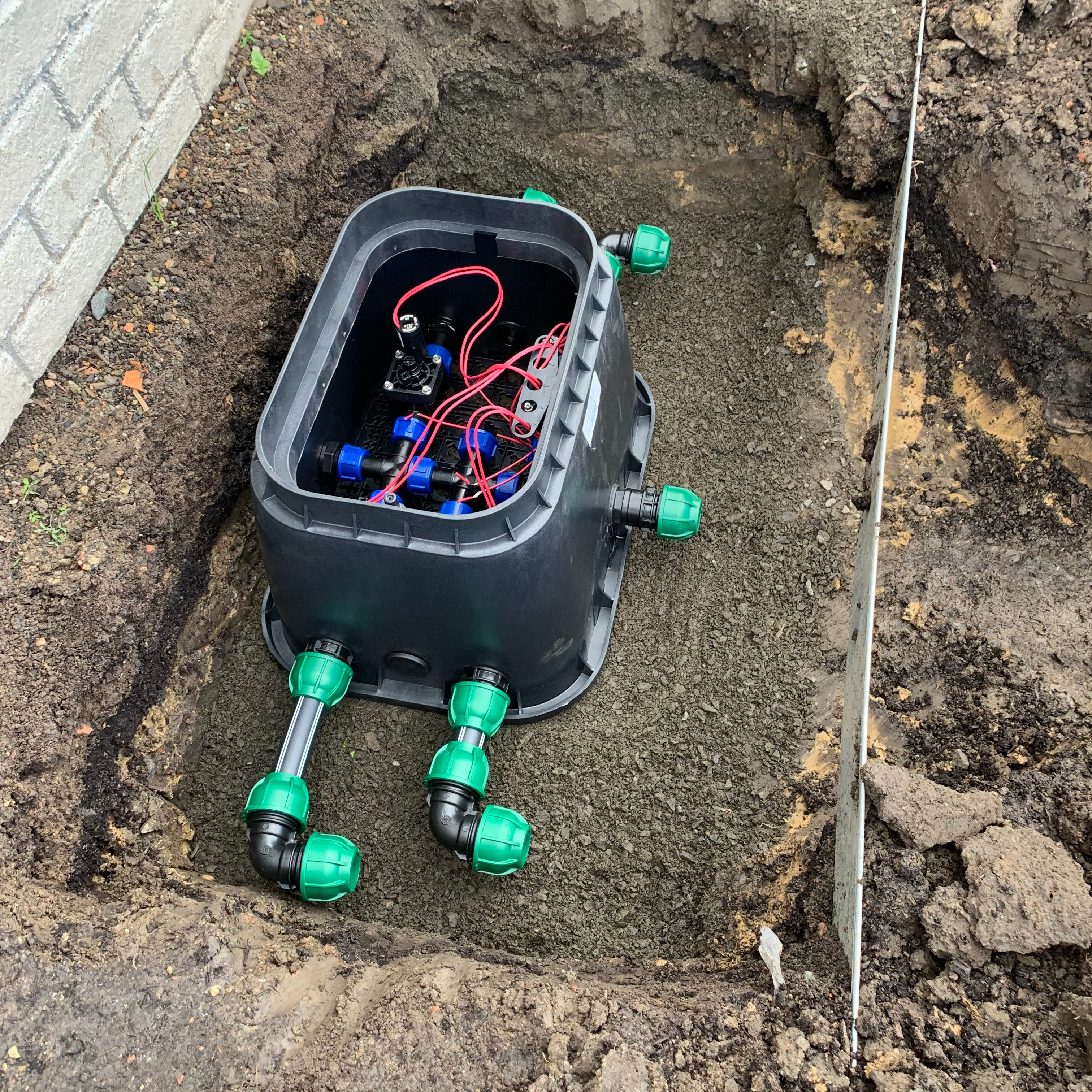

Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.

Specifikace

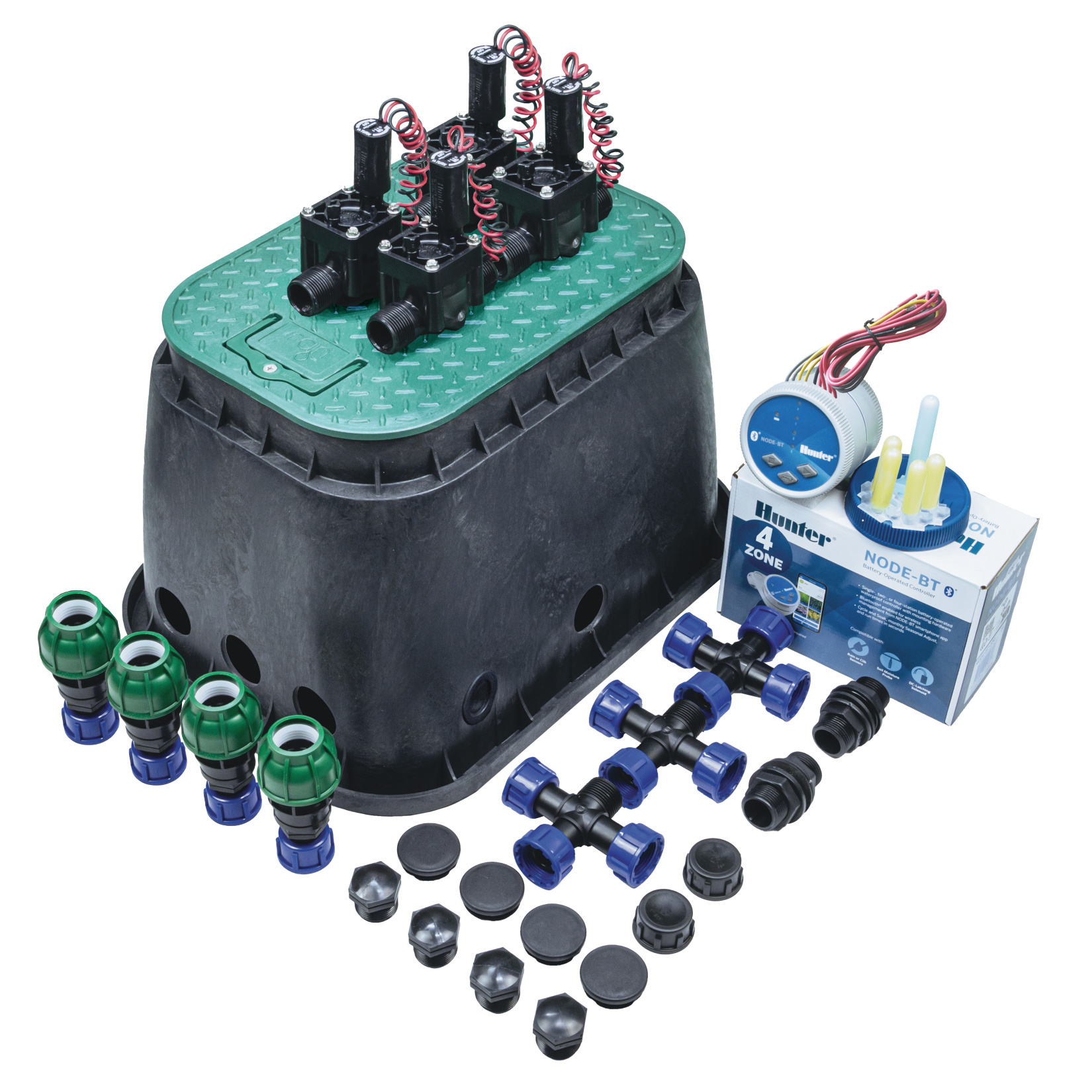

Set obsahuje:

• Ventilová šachta STANDARD „Ez OPEN“ s otvory
• 4x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
• 4x tvarovka DG s přímou přechodkou na 32 mm potrubí
• 2x zátka na křížové tvarovky
• 8x zátka na otvor v šachtici
• 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
• 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
• 12x těsnící kroužek
• 2x přívodní prostupka s víčkem
• 1x Ovladací jednotka NODE-BT s možností ovládání 4 sekcí
• 4x Vodotěsný konektor WN-OR
• 1x Vodotěsný konektor DBR

Dodáváno v rozebraném stavu s návodem pro vlatní kompletaci.
