Evak Pumps V-SMART 1010/8 - 2W
4" - Ponorné čerpadlo, set (čerpadlo, tl. nádoba 8l, průtokový spínač, interní kondenzátor), připojení 5/4", Qmax = 3,0 m3/hod, Pmax = 0,67 MPa, P2 = 0,55 kW, kabel 20-30m s konektorem objednávejte samostatně
Evak Pumps
Použití

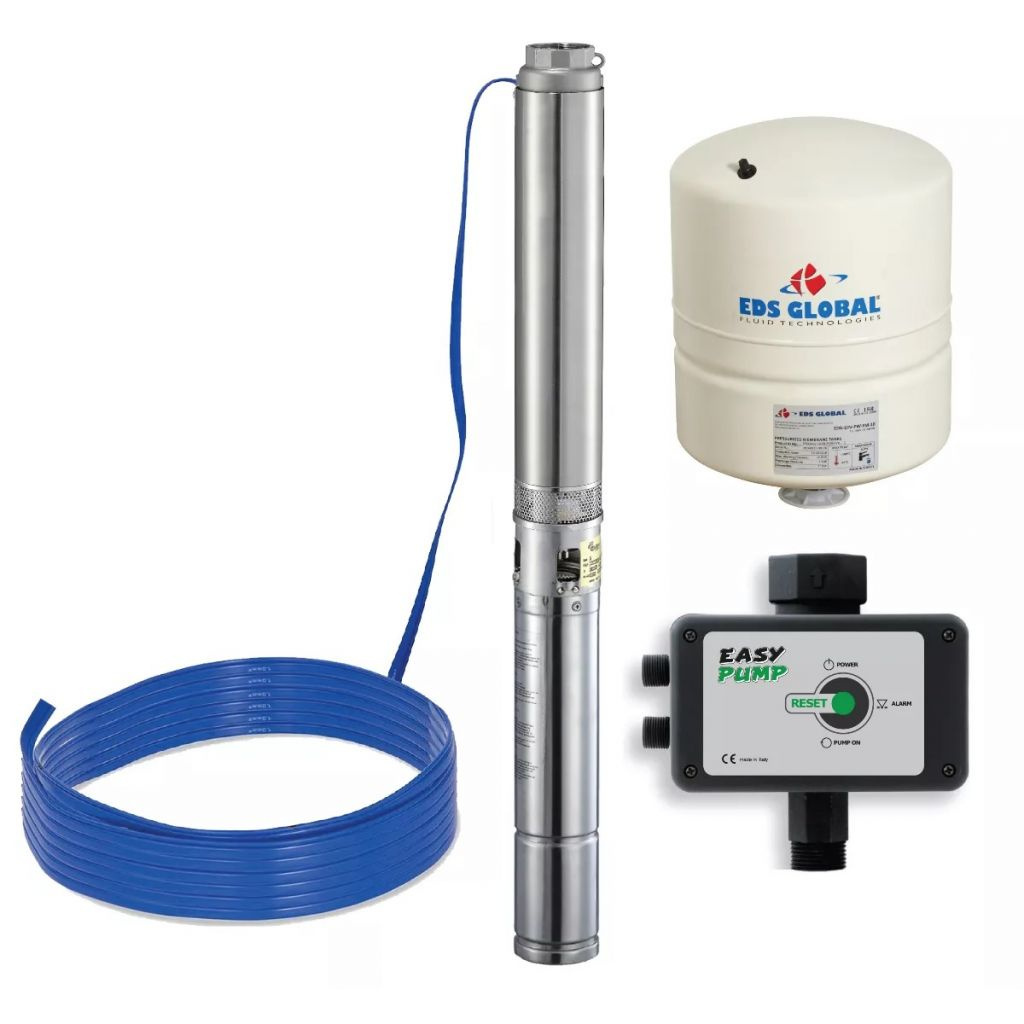

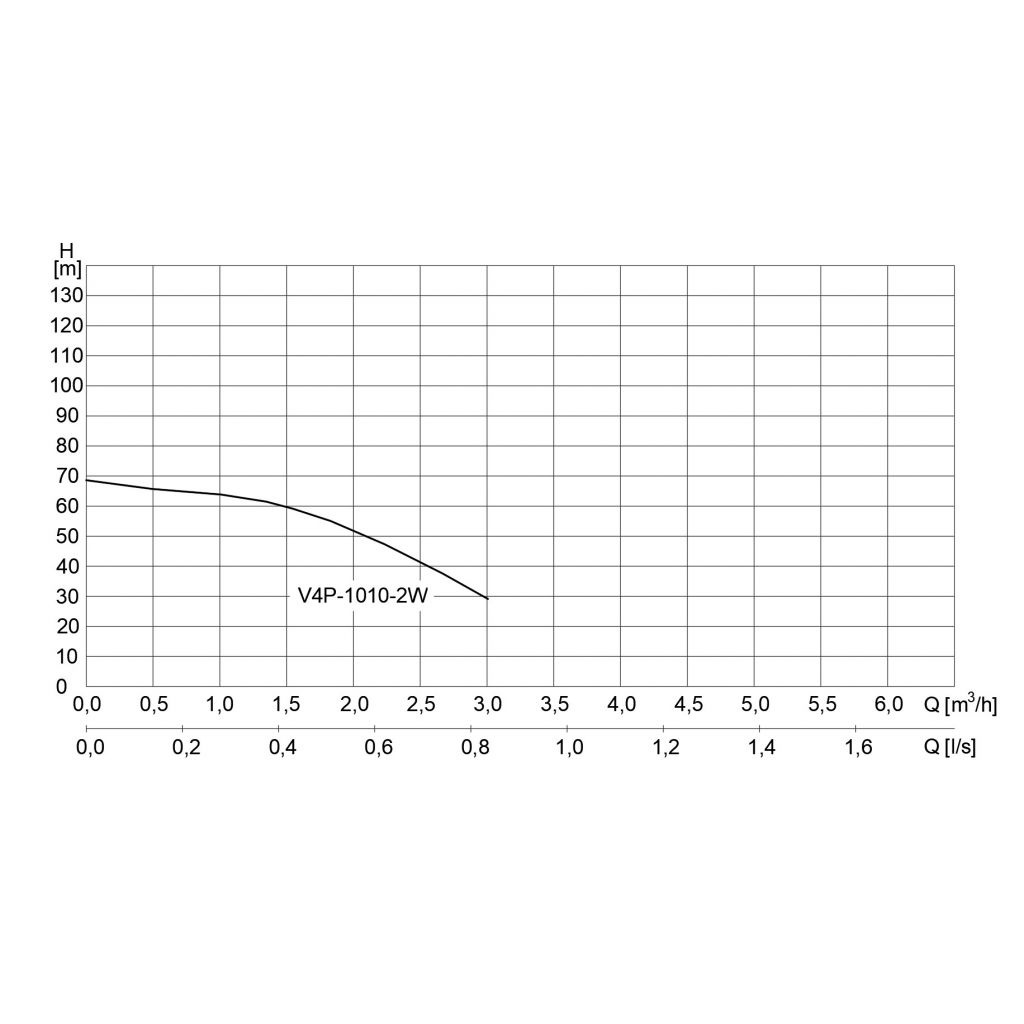

Kompletní domácí vodárna, která zajistí automatický provoz, na základě odběru čerpadlo vypíná a zapíná. Vodárna je primárně určená pro odběr vody z mělčích vrtů cca 30 - 40 m. Sestava obsahuje čerpadlo EVAK 1010 s integrovaným kondenzátorem a kabelem 30 m, průtokový spínač a tlakovou nádobu s objemem 8l. Čerpadlo má ideální pracovní bod 2,0 m3/hod při 50 m, max. parametry čerpadla - max. průtok 3,0 m3/hod, max.tlak 6,9 bar. Max. výška hladiny nad čerpadlem je 200 m. Průměr čerpadla je 98 mm. Připojovací závit vnitřní 5/4".
Čerpadlo je bez kabelu, kabel s konektorem se dokupuje zvlášť. Atest na pitnou vodu.
Specifikace
Čerpadlo
- Ponorná čerpadla EVAK řady V4P jsou vyrobena korozivzdorné a abrazivzdorné oceli v kombinaci s velmi kvalitním a odolným plastem pomocí nejmodernější technologie.
- Plášť čerpadla, spodní a horní těleso, spojka motoru a hřídel z nerezové oceli.
- Oběžná kola a difuzory z technopolymeru.
- Jsou vyráběna dle nejmodernějších standardů pro dosažení vysoké účinnosti, maximální úspory energie a velmi dlouhé životnosti.
- Jsou určena pro čerpání čisté vody o teplotě až 60°C a s obsahem jemných plovoucích písků do objemového podílu 50g/m3.
- Čerpadla jsou dodávána jako kompletní soustrojí s ponornými motory řady 4OM (PM Technology).
- Kabel je k motoru připojen pomocí odnímatelného konektoru, díky tomu je výměna kabelu velmi rychlá a jednoduchá a kabel neobsahují žádné dodatečné spojky či prodlužování.
Tlaková nádoba
- Tlakové nádoby EDS jsou vybaveny vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality s atestem na pitnou vodu.
- Membrána je přichycena ke stěnám nádoby pomocí svěrného ocelového kroužku. Mosazný vzduchový ventilek je utěsněn víkem s o-kroužkem, jehož konstrukce brání úniku vzduchu.
- Voda vstupuje do nádoby pomocí patentovaného nerezového připojení.
- Membrána i vložka jsou vyrobeny s ohledem na jejich dlouhou životnost.
- Všechny vnitřní součásti nádoby včetně vzduchového ventilku jsou zaoblené z důvodu prevence před protržením membrány při extrémní zátěži.
- Unikátní připojení zajišťuje svou vzduchotěsností i vodotěsností kompletní bezúdržbovost tlakové nádoby.
- Ve venkovním prostředí je nádrž před UV zářením a vlhkem chráněna dvousložkovým polyuretanem na epoxidovém základním nástřiku.
Řídící jednotka
- Smart Press je automatickým elektronickým zařízením určeným k ovládání (spínání a vypínání) čerpadla.
- K sepnutí čerpadla dojde po otevření jakéhokoliv odběrního místa a během odběru vody čerpadla trvale běží (nespíná a nevypíná) a dodává kapalinu pod konstantním tlakem a průtokem.
- Po otevření kohoutku dojde k poklesu tlaku v systému. Klesne-li tlak na nastavenou hodnotu (standardně 1,5 baru) čerpadlo se uvede do provozu.
- Jakmile dojde k uzavření kohoutku, zaznamená Smart Press, že průtok je nulový a čerpadlo automaticky vypne
- Pokud dojde voda ve vrtu, nádrži či studni, Smart Press automaticky čerpadlo vypne bez nutnosti použití externích plováků nebo ponorných sond. Ochrání také čerpadlo při zablokování nečistotami nebo při zanesení sací potrubí. Po 30 minutách jednotka čerpadlo opět automaticky restartuje. V případě potřeby lze resetovat i dříve manuálně.
- Jednotka je vybavena odvodňovací zátkou, kterou je možno využít i pro pro případnou montáž kontrolního manometru (závit G 1/4)
Parametry pro Evak Pumps V-SMART 1010/8 - 2W
Typ Dopravy | XL |
P max | 6,9 bar |
Q max | 3,0 m³/hod |
Jmenovité napětí (U) | 230 V |
Jmenovitý výkon motoru (P2) | 0,55 kW |
Délka kabelu | 30 m |
Vnější průměr | 98 mm |
Připojovací závit (vnitřní) | 5/4 " |
Typ závitu | BSPP (válcový) |
Hloubka ponoru max. | 200 m |
Teplota čerpaného média | 0-35 °C |
Krytí IP | 68,55 |
Sestava obsahuje tlakovou nádobu | Ano |
Objem tlakové nádoby | 8 l |
Zpětná klapka | Ano |
Ochrana proti běhu na sucho | Ano |
Automatická tepelná ochrana | Ano |
Rozběhový kondenzátor (interní) | Ano |
Regulace otáček | Ne |
Plovák | Ne |
Vertikální instalace | Ano |
Horizontální instalace | Ano |
Chladící plášť při horizontální instalaci | Ano |
Součástí kabel (zástrčka,vidlice) | Ne |
Materiál - plášť čerpadla | nerez |
Materiál - oběžná kola | technopolymer |
Ucpávka | zapouzdřený motor |
Rozměry - délka | 749 mm |
Hmotnost | 19,5 kg |
Náhradní díly k dispozici | Ano |
Výrobce | EVAK |
