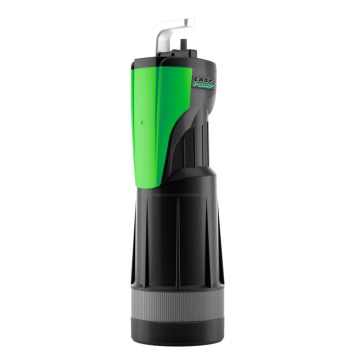

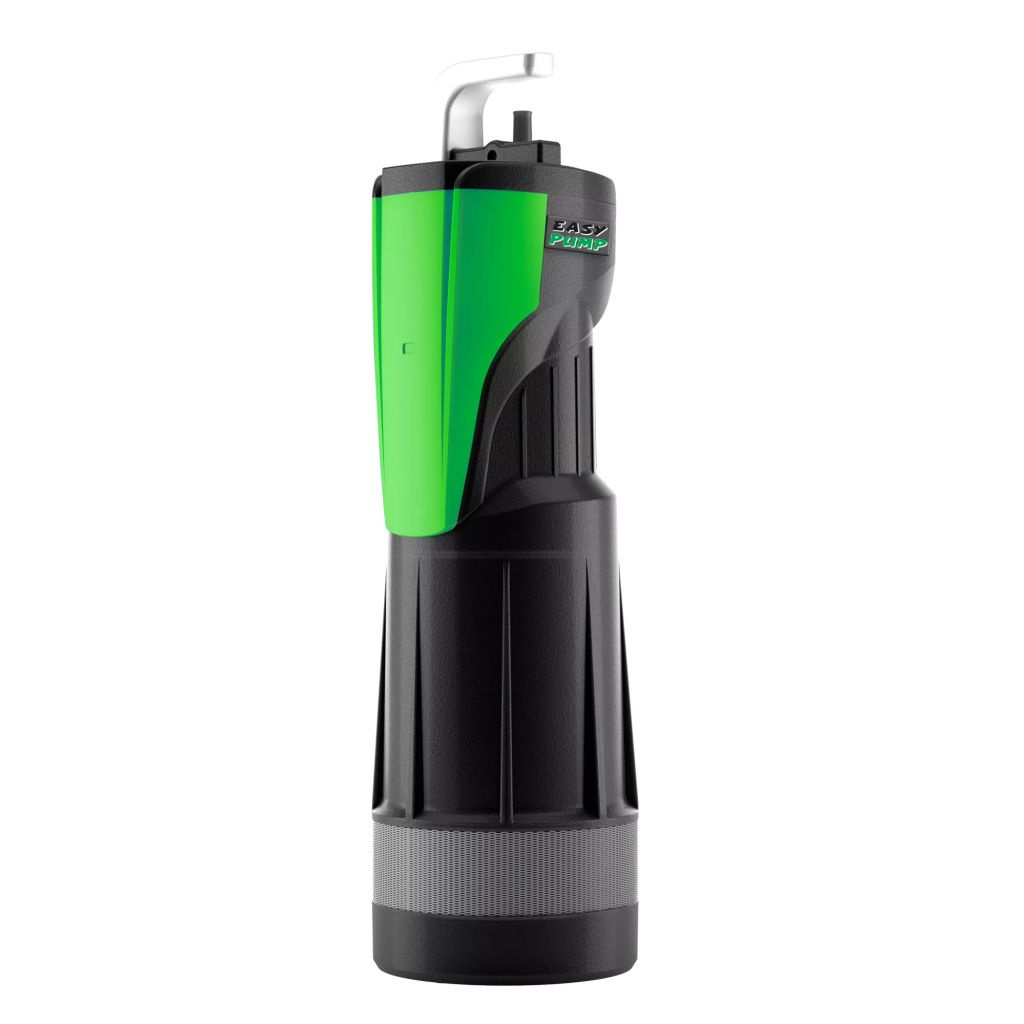

EASY PUMP E-DEEP 650, 230 V

Použití

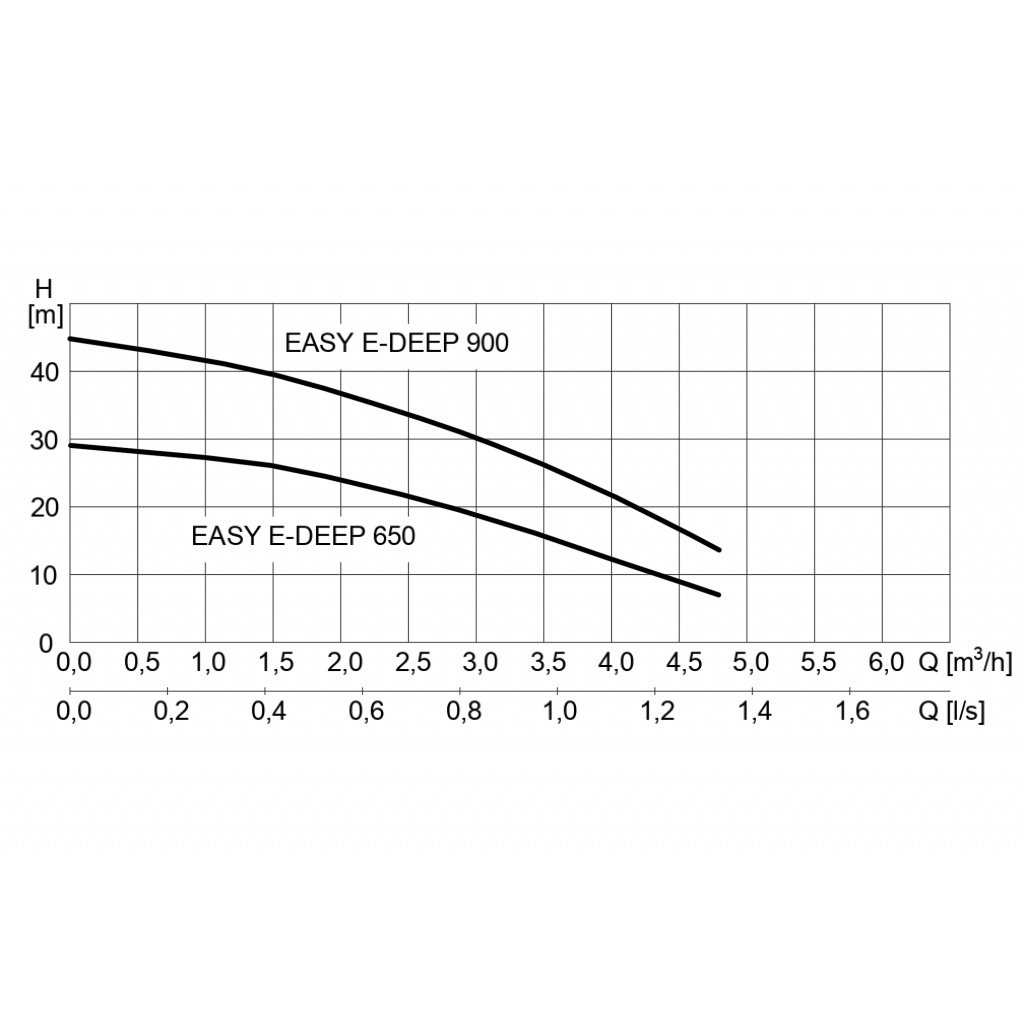

Nová generace s inovovanou hydraulickou částí čerpadla pro dosažení vyšší účinnosti a nižší spotřeby energie. Ideální způsob čerpání závlahové vody ze studní a jímek. Automatická vodárna bez nutnosti doplnění spínacího prvku. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Zapínací tlak vodárny je 1,5 bar a vypínací tlak je max. tlak 2,9 bar. Doporučujeme dovybavit vodárnu tlakovou vyrovnávací nádobou. Vodárna má ideální pracovní bod 2,5 m3/h při 22 m, max. parametry čerpadla - max. průtok 6,0 m3/hod, max.tlak 2,9 bar. Připojovací závit vnitřní 1". Součástí čerpadla je lano 15 m, hadičník pro připojení hadice 1" případně 3/4" a přívodní kabel 15 m s vidlicí.

Specifikace

SYSTÉM OCHRAN A KONTROL VODÁRNY E-DEEP

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 40 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus – 4x po sobě prostřídá 30 sekund běhu a 5 sekund klidu. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokus po pěti hodinách a další pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 12 cm.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována).
