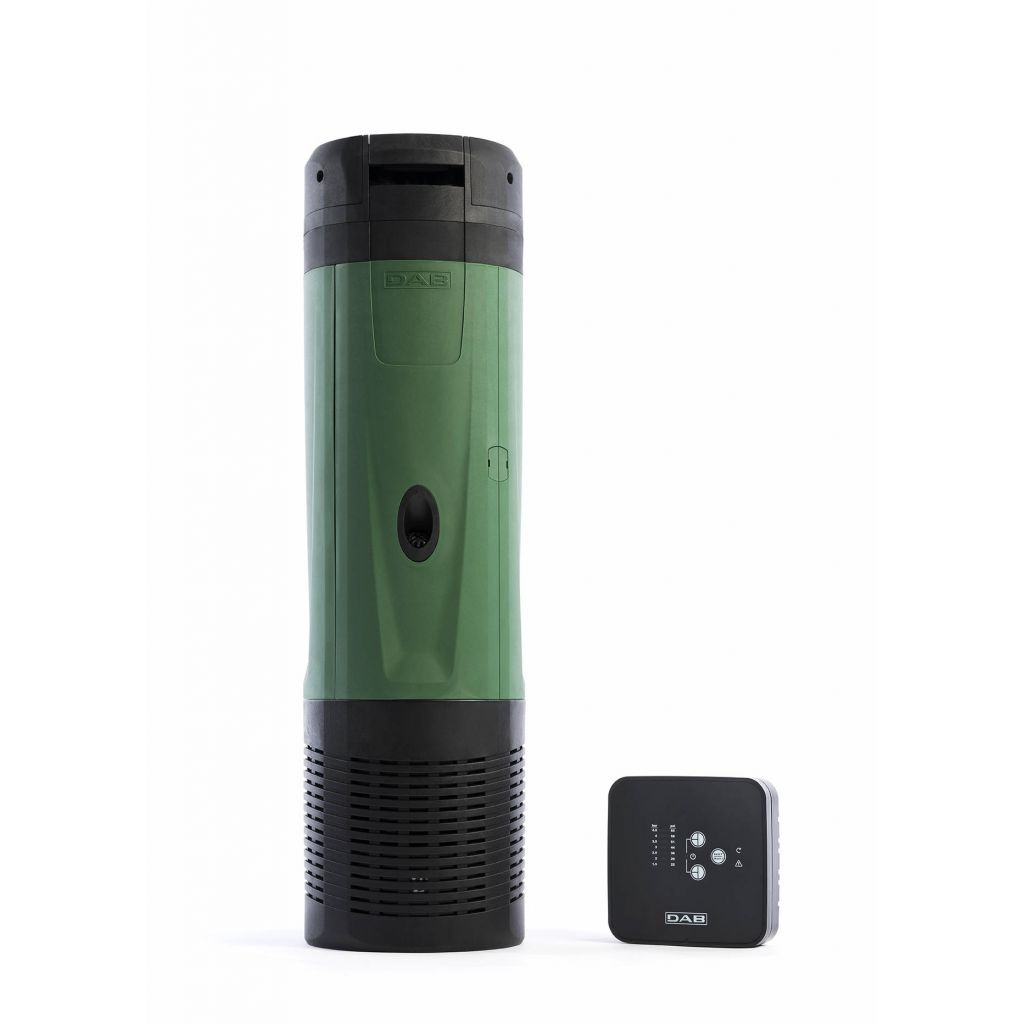

Ponorná domácí vodárna DAB DTRON 3 45/90, 230 V

SYSTÉM OCHRAN A KONTROL VODÁRNY DTRON

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po 1/2 hodině vykoná první čerpací pokus trvající 20 sekund, toto se opakuje od 1. do 48 pokusu. . Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 11 cm.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována), alternativně se restartuje po 12 hod sama. Pro spuštění je nutné zajistit minimální průtok 2 l/min.

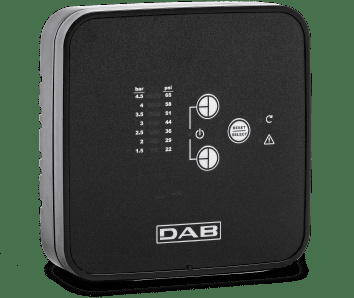

COM BOX:

Sada vodárny DTRON 3 je doplněna o externí ovládací a infomativní jednotku COM BOX. Jednotka umožńuje  režim MONITOR a režim SETUP.

Režim setup umožňuje nastavit:

• aktuálním tlaku na výtlačném hrdle vodárny,
• stavu napájení motoru
• alarmy
• propojení

Režim monitor informuje o:

• nastavení zapínacího tlaku
• manuálně zapnout motor čerpadla
• aktivovat/deaktivovat připojení mezi COM BOX a DTRON 3
• aktivovat/deaktivovat funkci ANTICYCLING (vypnutí čerpadla při příliš častém spínání)
• deaktivovat/aktivovat funkční činnost čerpadla
